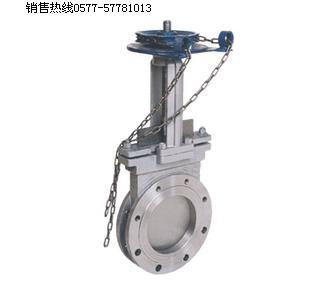

傘齒輪穿透式插板閥SCZ573X/H

工奧閥門生產的穿透式插板閥適用介質：適用于礦山電廠的選煤、排渣、食品、造紙、醫藥、化工 等管路上，接通或截?cái)喙苈分械乃酀{、金礦粉、礦砂、爐渣、煤泥、 紙漿、木漿、尾礦、纖維、粉塵、化學品處理污水、沉淀池、瀝青、 料倉出口等介質。

使用說明：

   一、 用戶在安裝閥門前必須校對閥門型號、連接尺寸及注意介質流 向，保證與閥門要求一致性。

   二、 用戶在安裝閥門時，必須預留閥門驅動的必要空間。

   三、 驅動裝置的接線須按線路進行。

   四、 閥門必須定期保養，不得隨意碰撞擠壓，以免影響密封。

插板閥產品概述
插板閥顯著特點：閥腔不積渣，特別適合于漿體輸送及粉體物粒的輸送。
設計制造標準 : JB/T8691-1998
結構長度標準: GB/T15188.2-94
法蘭連接 : GB/T9113.1-2000 JB/T79-94
試驗與驗收 : GB/T13927-92
主要零部件材質 :
閥體、上蓋碳鋼,不銹鋼閥板 ,不銹鋼閥桿,密封圈四氟、橡膠.氣動穿透式插板閥，氣動穿透式不銹鋼插板閥，穿透式對夾式插板閥，對夾式穿透式插板閥主要性能規范 公稱壓力 PN6-PN16
殼體試驗 ：1.5倍

密封試驗： 1.1倍

工作溫度 橡膠≤80℃ 四氟密封≤180℃
傘齒輪也就是錐型齒輪。

錐齒輪錐齒輪.用于相交軸間的傳動。單極傳動比可到6，最大到8或者以上，傳動效率一般為0.94～0.98。

1）直齒和斜齒錐齒輪設計、制造及安裝均較簡單,但噪聲較大,用于低速傳動(<5m/s);直齒錐齒輪傳動傳遞功率可到370千瓦，圓珠速度5米/秒。斜齒錐齒輪傳動運轉平穩，齒輪承載能力較高，但制造較難，應用較少。

2）曲線齒錐齒輪具有傳動平穩、噪聲小及承載能力大等特點,用于高速重載的場合。曲線齒錐齒輪傳動運轉平穩，傳動功率可到3700千瓦，圓周速度可到40米/秒以上。

因此穿透式插板閥匹裝傘齒輪后，開關都非常輕松和快捷
